一、起動馬達拆/裝方法

  1、拆卸步驟

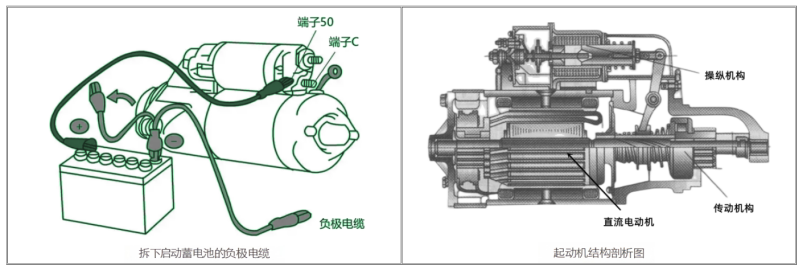

　　發電機組的意外啟動會對設備上工作的人員造成傷害或者死亡，為避免發生意外啟動，請將蓄電池的負極電纜從蓄電池端子上拆下，如下圖《拆下啟動蓄電池的負極電纜》所示。將所有電纜末端的金屬表面用膠布完全粘住，以防止與其他的金屬表面接觸而激活發電機組的電子系統。因此，拆卸前，斷開啟動馬達至柴油發電機和控制系統之家的所有供電系統;在所有連接至電磁閥和啟動馬達的線束組件上做好標記。其內部構造如下圖《起動機結構剖析圖》所示。

　　(1) 將起動機外部的油污擦凈，用螺釘旋具和開口扳手拆下后端蓋上的防塵罩。

　　(2) 拆卸連接勵磁線圈與電刷架銅條的固定螺釘并取出全部電刷。

　　(3) 拆卸連接起動機前、后端蓋的兩根長螺栓，并取下后端蓋。

　　(4) 用梅花扳手拆卸起動機殼體上與電磁開關的連接銅條，然后將前端蓋連同電樞一起從殼體內取出。

　　(5) 從前端蓋上拆下固定中間支承板上的兩個固定螺釘，然后拆下撥叉在前端的偏心螺釘，再從前端蓋中取出電樞和驅動機構。拆下電樞軸前端蓋上的止推螺母，取下驅動齒輪總成。

　　(6) 用梅花扳手或開口扳手拆下固定電磁開關的兩個螺釘并取下電磁開關。

  2、啟動馬達的安裝

　　(1)利用適當的吊索裝置固定好馬達，起吊馬達至柴油發電機安裝位。

　　(2)鎖緊固定螺絲螺母，螺母擰緊扭矩為80N.m。。

　　(3)將機組線束及控制線束連接至啟動繼電器和啟動馬達，確保線束連接正。

　　(4)連接啟動馬達至柴油發電機和控制系統的所有供電系統.

　　(5)安裝完成后，清潔所有相關部件。必須按要求進行安裝拆卸以避免發生不必要的錯誤導致柴油發電機啟動故障。

二、起動馬達拆裝后的測試

　　以下是起動馬達拆裝后的測試步驟，確保安裝正確性和功能正常性：

  1、初步檢查

　　(1)外觀檢查

　　  ①.檢查所有接線端子(電池正極、電磁開關、接地線)是否連接牢固，無松動或氧化。

　　  ②.確認馬達安裝螺栓已緊固，無漏裝或松動。

　　  ③.檢查飛輪齒圈與馬達驅動齒輪嚙合是否正常，無磨損或卡滯。

　　(2)電池狀態確認

　　  ①.測量電池電壓(正常值：12V系統應≥12.6V，24V系統應≥25.2V)。

　　  ②.確保電池電量充足，避免測試時因電壓不足導致誤判。

  2、靜態測試(不啟動柴油機)

　　(1)電磁開關測試：短接電磁開關的電源端子(B+)和控制端子(S)(使用絕緣工具或導線)。

　　  ①.正常情況：電磁開關應發出“咔嗒”聲，驅動齒輪彈出。

　　  ②.異常情況：無聲或動作延遲，可能為電磁開關故障或供電不足。

　　(2)接地回路檢查

　　  ①.用萬用表測量馬達外殼與電池負極間的電阻(應接近0Ω)。

　　  ②接地不良會導致起動無力或無法運轉。

  3、動態測試(空載測試)

　　(1)空轉測試

　　將馬達脫離柴油機(不嚙合飛輪)，直接通電測試。

　　  ①正常情況：馬達高速運轉，聲音平穩無異響，驅動齒輪正常彈出/回位。

　　  ②.異常情況：轉速低或抖動：可能碳刷磨損、轉子線圈短路。

　  　③.異響：軸承損壞或齒輪嚙合不良。

　　(2)電流測試

　　使用鉗形電流表測量空載電流(參考值：通常為50-150A，具體以型號為準)。

　　  ①.電流過高：內部機械阻力大(如軸承卡滯)或電氣故障(線圈短路)。

　　  ②.電流過低：供電不足或碳刷接觸不良。

  4、負載測試(模擬真實啟動)

　　(1)裝回柴油機測試

　　安裝馬達至柴油機，確保齒輪與飛輪齒圈嚙合正常。短時間(≤5秒)啟動柴油機，觀察：

　　  ①.起動是否順暢，無打齒聲或延遲。

　　  ②.柴油機能否快速達到點火轉速(通常200-300 RPM以上)。

　　(2)電壓降測試

　　  ①.測量起動時電池端電壓(正常值：12V系統≥9.6V，24V系統≥19V)。

　　  ②.電壓過低：電池老化、線纜電阻過大或馬達內部短路。

  5、功能測試(整機啟動)

　　(1)鑰匙啟動測試

　　插入鑰匙至啟動檔(START)，觀察：

　　  ①.起動馬達是否立即響應，無延遲。

　  　②.柴油機啟動后，驅動齒輪是否及時回位。

　　若需多次嘗試才能啟動，需排查控制線路或點火開關問題。

　　(2)熱態測試：連續啟動2-3次(每次間隔1分鐘)，檢查馬達是否過熱或性能下降。
